中継業務

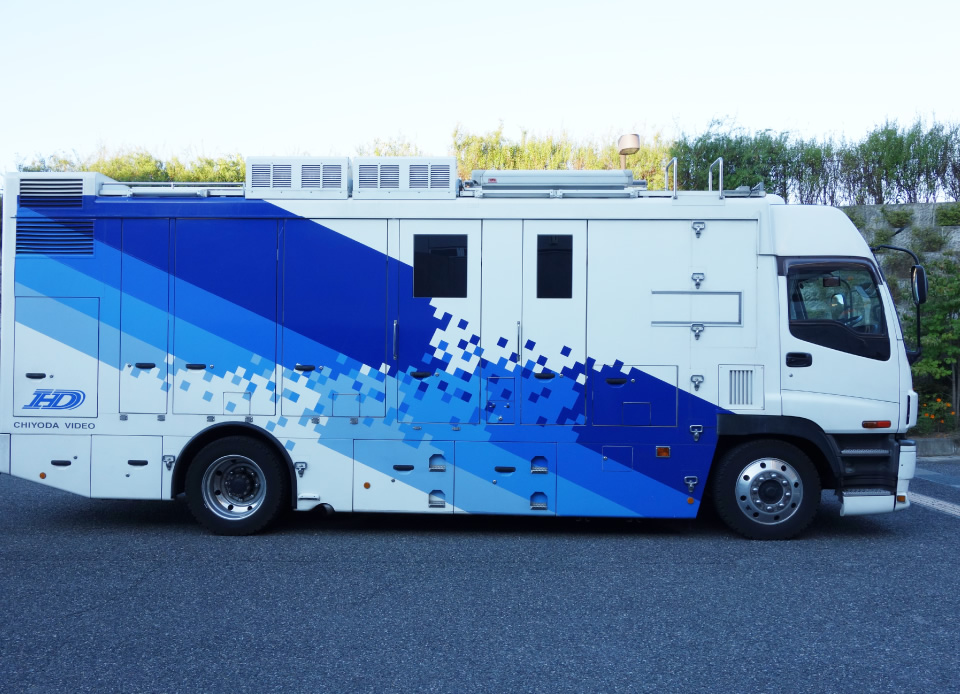

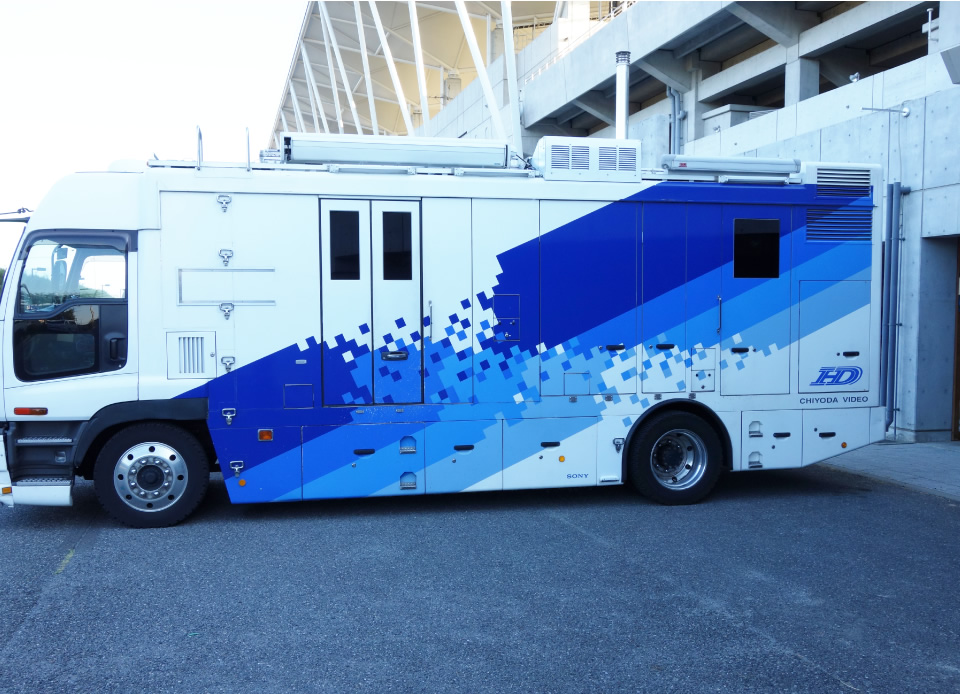

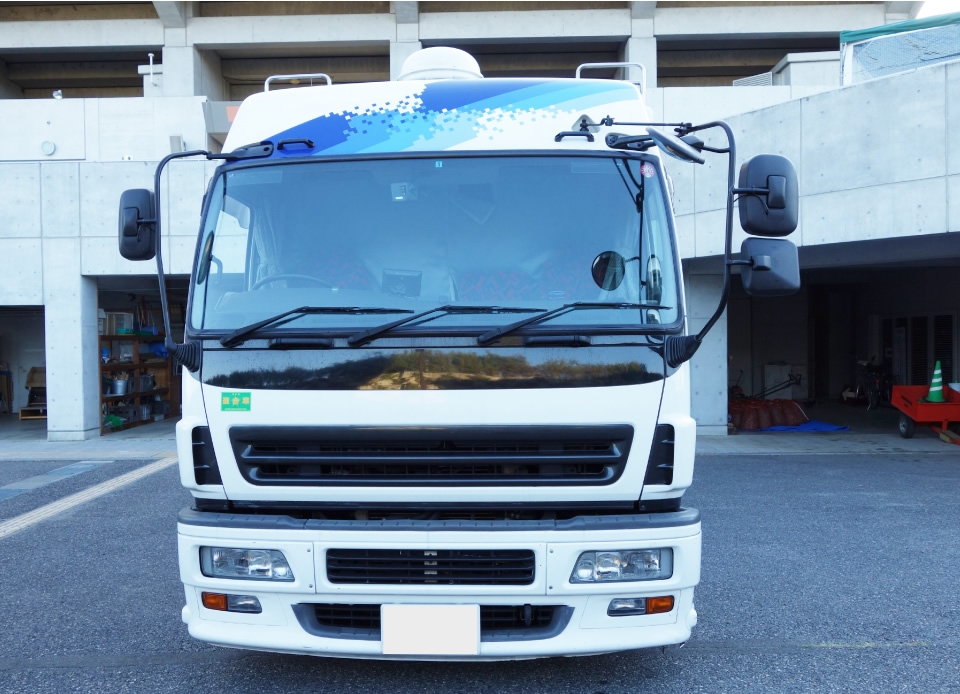

HD-1

ハイビジョン中継車を2台、汎用中継車を2台で様々な中継に対応いたします。

■車両

シャーシ PJ-EXD51L6UTA 370馬力 いすゞ
発電機 HIT-35 30/35KVA(外部15KVA) 富永物産
空調 3基 冷5/5.6kw (1基)
暖5.6/6.3kw(1基)
三菱重工
架装 全長8.5m
全幅2.49m
全高3.4m
14t オーテック

■映像設備

SW
※SWパネル左右移動可能
XVS-7000 34入力 2.5M/E 4SLOW ソニー
DSK CK-70WB 2式 ビデオトロン
ルーター
※映像設備電源2重化
※24p対応
XS-6700 1式 ソニー

■カメラ設備

カメラ HDC-2500 6式(マルチフォーマットポータブル) ソニー
ビルドアップ HDLA1500/W2 5式(箱玉レンズアダプター) ソニー
VF HDVF-EL70 5式(ビルドアップ用9型カラーVF) ソニー
HDVF-20A/1 4式(ハンディー用2型VF) ソニー
※HDVF-C750W 3式(増設可能) ソニー

■VTR設備

EVSディスクレコーダー LSM XT-3 12ch 6U 1式(コントロール3台) フォトロン

ご要望に応じてご用意いたします

■VE設備

CCU HDCU-2000 6式 ソニー
HD FS HKSP-008HD 3式 ソニー
SD FS FA-370 2式 朋栄
UC/DC 10式 ソニー/ビデオトロン
※MD1000 UC 2式(増設可能) メディア・リンクス

■音声設備

AES/EBUルーター XS-6700 1式(デジタルAUDIO) PESA
DDL
※音声設備電源2重化
D-22 2式 TC ELECT

■インカム設備

ECLIPSE-HX Delta-48P 1式(車外用 12RDX4 5式) クリアカム
RS-703 6式(FD用インカム) クリアカム

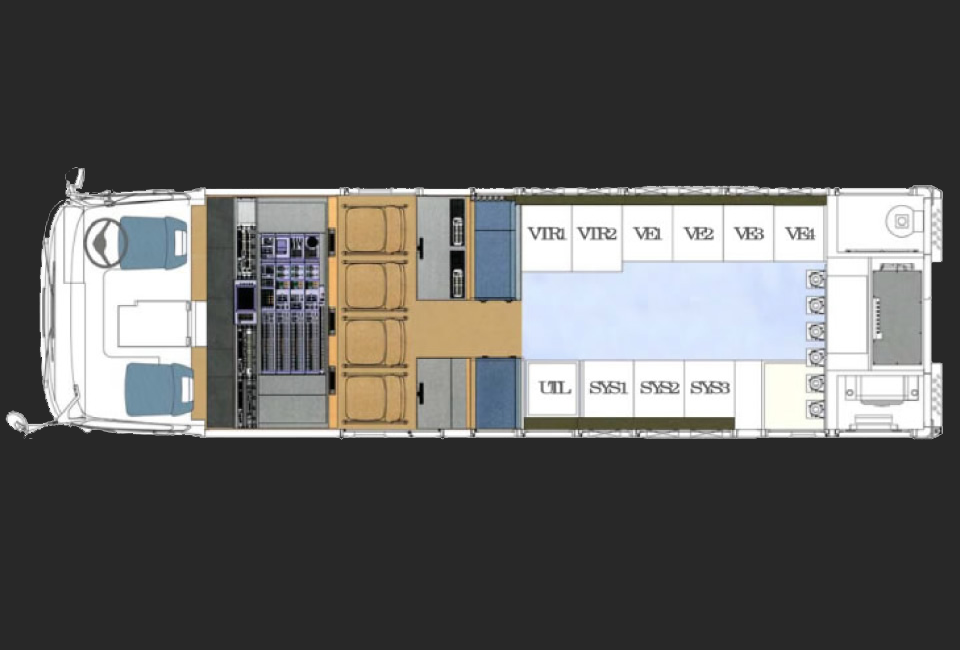

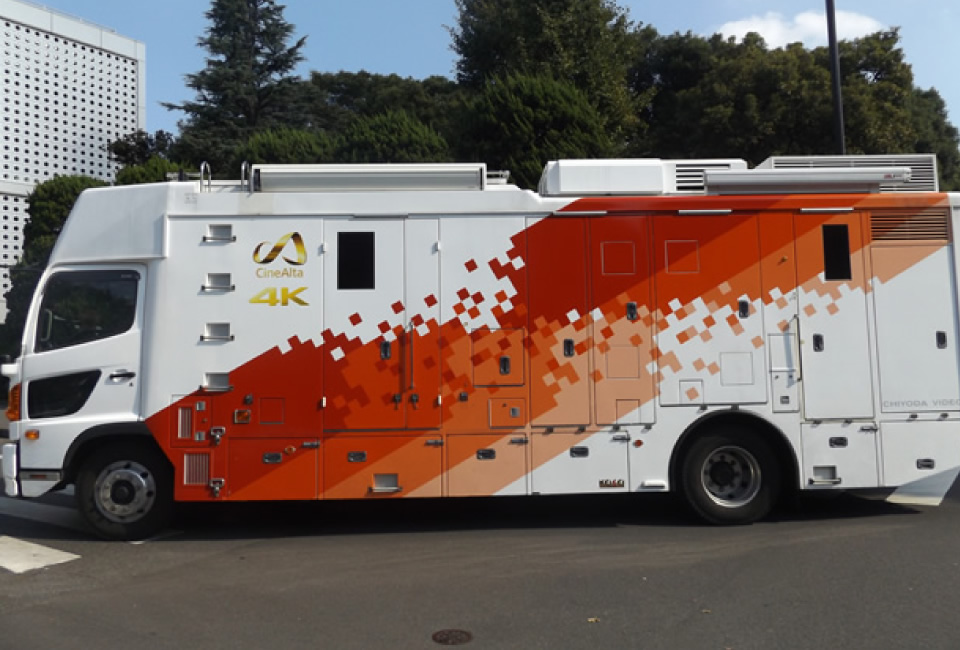

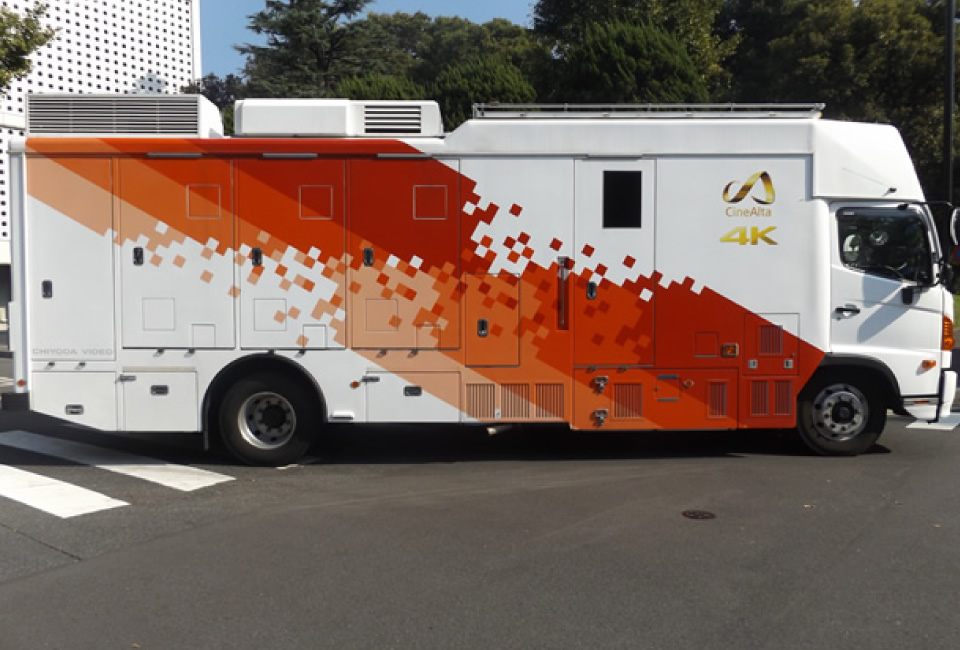

HD-2<4K対応>

ハイビジョン中継車を2台、汎用中継車を2台で様々な中継に対応いたします。

■車両

シャーシ QKG-FE7JMAG 260馬力 日野
発電機 HIT-35KI-2 26/35KVA(外部12.5KVA) 富永物産
空調 TX-16MD2K 16,000kw サーモテック
架装 全長8.65m
全幅2.49m
全高3.3m
  京成自動車工業

■4K汎用機材

モニター BVM-X300 ソニー
XAVCサーバー PWS-4400 4K
4入出力切替
ソニー

■映像設備

SW MVS-7000X 60入力 3M/E (4K12入力) ソニー
別線SW MKS-8019A 1M/Eリモートパネル ソニー
DME MKS-7471 4ch ソニー
DSK HD-1668 1式(外付けインサーター) アストロデザイン
映像ルーター MFR-5000 1式(3G/HD/SD 128×128) 朋栄
モニター LMD-940W 30台(素材モニター) ソニー
PVM-1741 2台(PGMモニター) ソニー
BVM-F170 2台(VEマスターモニター) ソニー
PVM-740 2台(素材モニター) ソニー
PVM-1741 4台(素材モニター) ソニー
LMD-940W 4台(SLOWモニター) ソニー

■カメラ設備

カメラ HDC-5500 6式 ソニー
ビルドアップ HDLA1500/B4 5式(箱玉レンズアダプター) ソニー
VF HDVF-EL70 5式(7.4型有機ELカラーVF) ソニー
HDVF-C30WR 2式(2.7型HD液晶カラーVF) ソニー
HDVF-20A/4 4式(2型HDVF) ソニー
HDVF-C950 3式(9型HD液晶カラーVF増設可能) ソニー

■VTR設備

ディスクレコーダー HDLSM-XT4K 1台(コントロール3台) フォトロン

ご要望に応じてご用意いたします

■VE設備

CCU HDCU-5000 6式 ソニー
FS 3G/HD/SDフレーム
シンクロナイザー
2式 EVERTZ
マルチパーパスプロセッサー FA-9500 4式 朋栄
XC 3G/HDクロスコンバーター
(デュアル)
1式 EVERTZ
D/C 3G/HDダウンコンバーター 10式 EVERTZ
U/C 3G/HDアップコンバーター 9式 EVERTZ

■音声設備

音声ルーター PRODIGY. MC 1式 DirectOut Technologies
デジタル8chディレー DS-7200   シグマ

■インカム設備

セントラルマトリクス ECLIPSE MEDI 64 1式 松田通商
ECLIPSE STATION 2式(持出し12キーステーション) 松田通商
ECLIPSE DESKTOP STATION 2式(持出し12キーステーション) 松田通商
クリアカム RS-603 8式(FD用インカム) 松田通商
TWC-104A 1式(クリカム4系統TWC化) 松田通商
ワイヤレスインカム YFP-1821 2式(子機8セット) タムラ製作所

■その他

光多重伝送装置 MDJU126C 1式(映像用FD7ch・NTSC2ch/音声AES16ch・アナログ16ch) 松田通商

汎用機材


レンズ XJ-100×9.3B ISS/AF 1式(箱型オートフォーカスレンズ) キャノン
XJ-95×8.6B IDS/一軸+サーボ対応 2式(箱型レンズ) キャノン
XJ-95×8.6B ISS 1式(箱型レンズ) キャノン
XJ-80×8.8B ISS 1式(箱型レンズ) キャノン
XJ-27×6.5B ISS 1式(箱型レンズ) キャノン
HJ-22e×7.6B LASEA 3式(ハンディーレンズ) キャノン
HJ-14e×4.3B LASE 3式(ハンディーレンズ) キャノン
CJ20e × 7.8B   キヤノン
UA-125×8BESM 3式(箱型レンズ) FUJINON
UA-24×7.8BEZD 3式(ハンディーレンズ) FUJINON
MJ-100×9.3B WDS 2式(箱型レンズ) キャノン
MJ-86×9.3B WDS 3式(箱型レンズ) キャノン
HJ-22e×7.6B WASE 3式(ハンディーレンズ) キャノン
三脚 ベクター750 5式(バン&チルトヘッド) Vinten
TT-66 5本(トライポット) 昭特製作所
ビデオ20 S1(Wバン棒) 3本(ハンディー用トライポット) ザハトラー
VB100-CP2 8本(ハンディー用トライポット) Vinten
TE-12HD 5式(カムヘット) 昭特製作所
TT-64 3本(トライポット) 昭特製作所
TT-64S 2本(トライポット) 昭特製作所

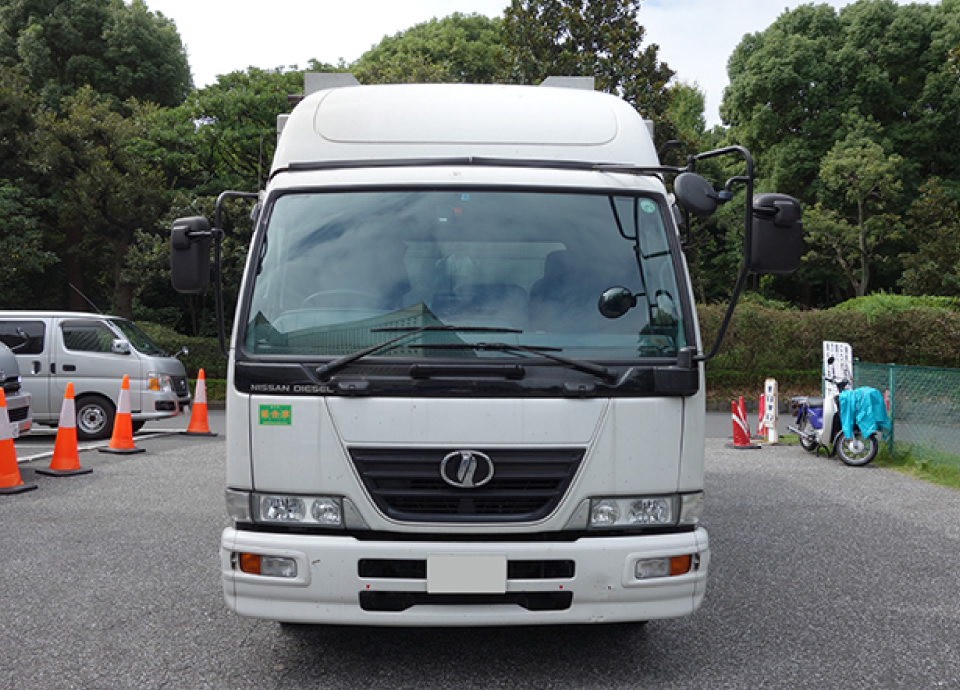

汎用車-1

多目的使用

小型中継車・音声中継車・VTR車・CG車・ロケ車として幅広い用途で運用が可能。

発電装置搭載(17KVA)

商用運用時、外部出力に15KVA出力可能

■車両

車体 全長7.2m 全幅2.4m 全高3.3m
発電装置搭載 デンヨー社 60Hz/17KVA
空調設備 PENNGUIN 3,400kcal 2基

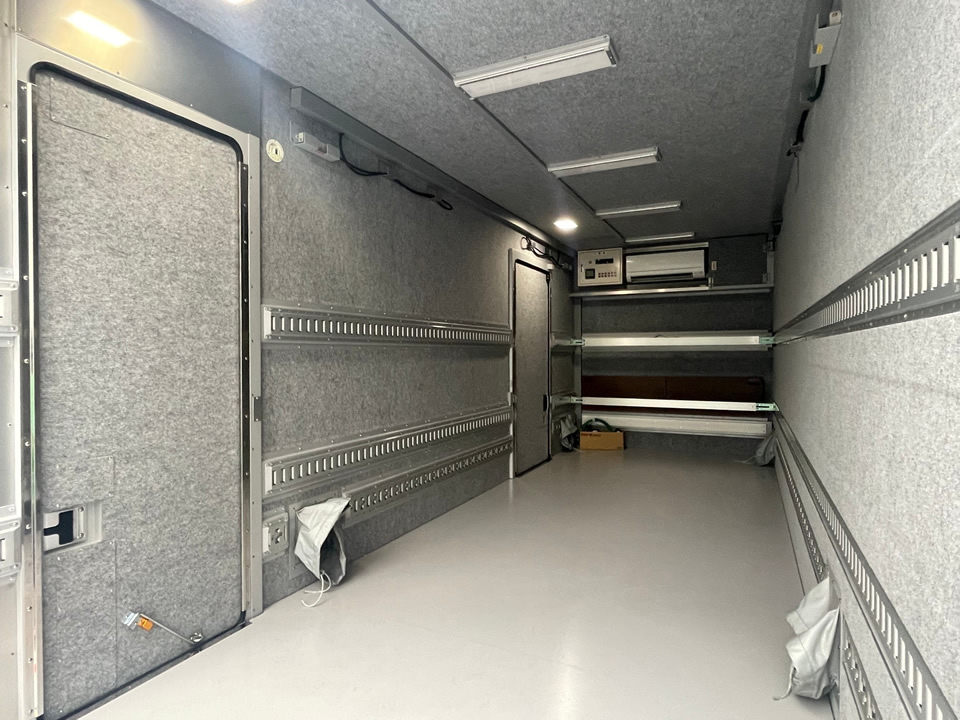

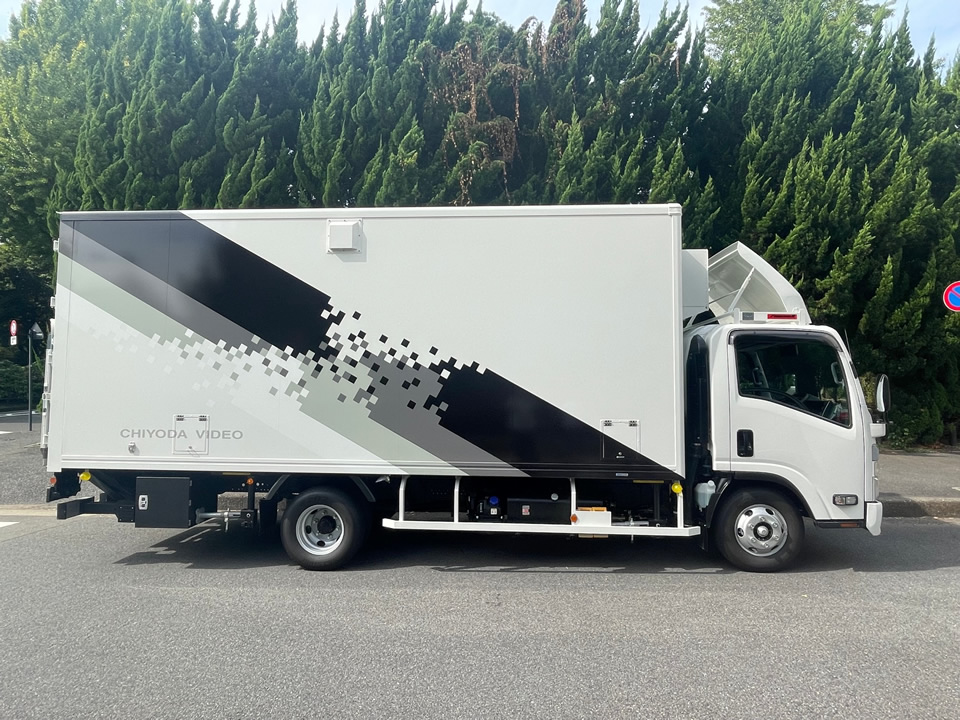

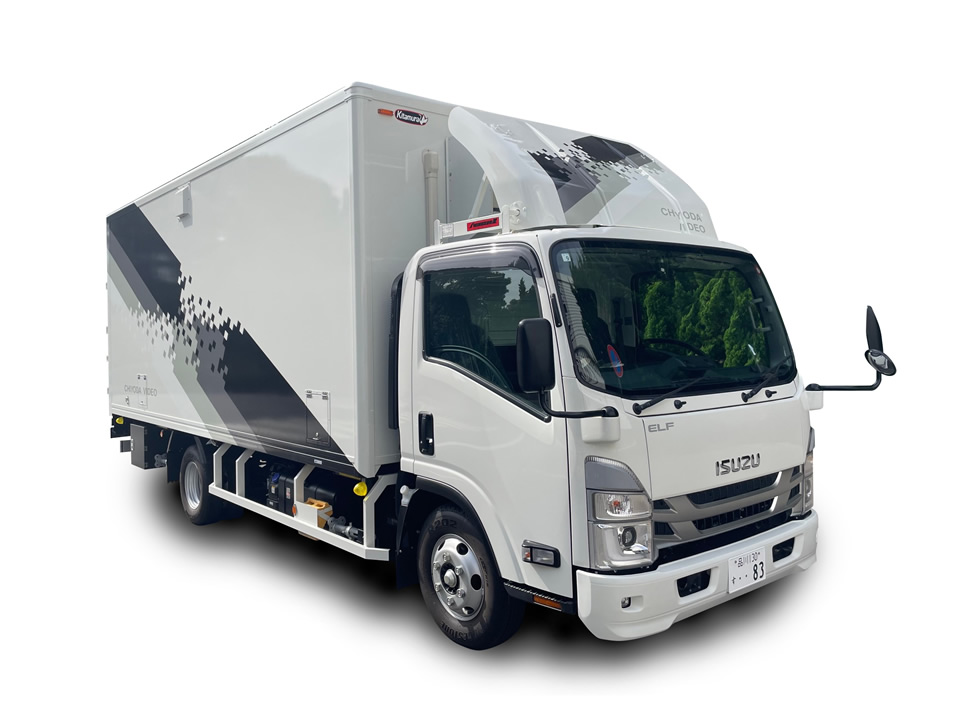

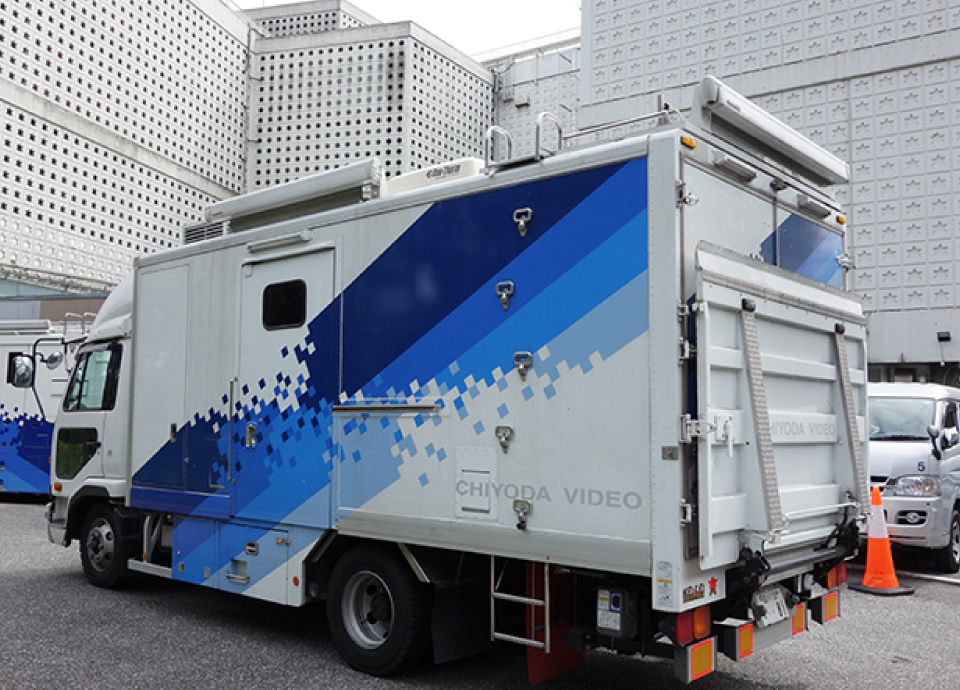

汎用車-3

自由自在な構成

カーゴ台車12台搭載可能、音声車・VTR・CGなど多彩に利用可能

■車両

メーカー いすゞ
定員 3名

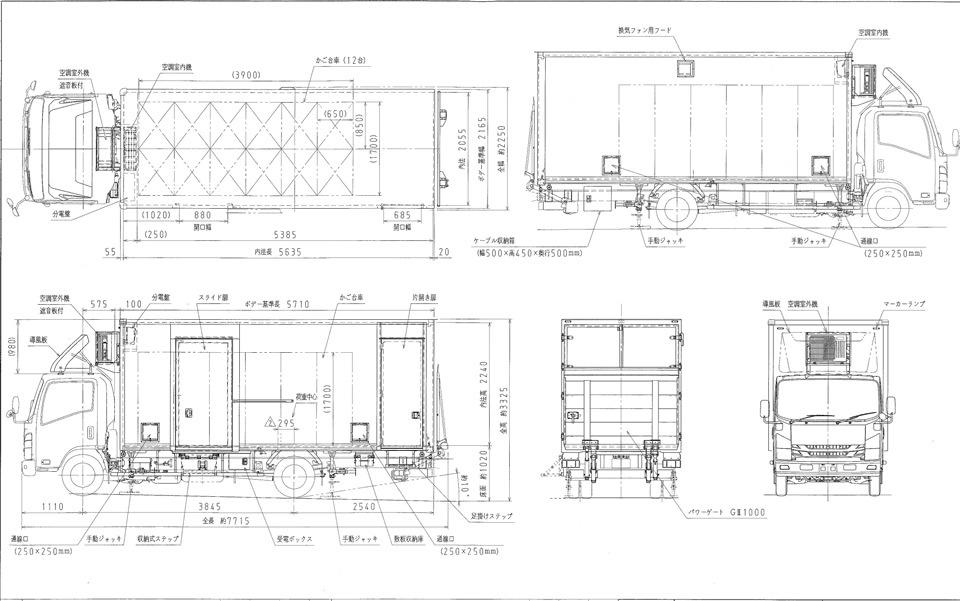

外寸 全長7.71m 全幅2.25m 全高3.33m
内寸 全長5.63m 全幅2.05m 全高2.24m
総重量 4.91t
エアコン 1台

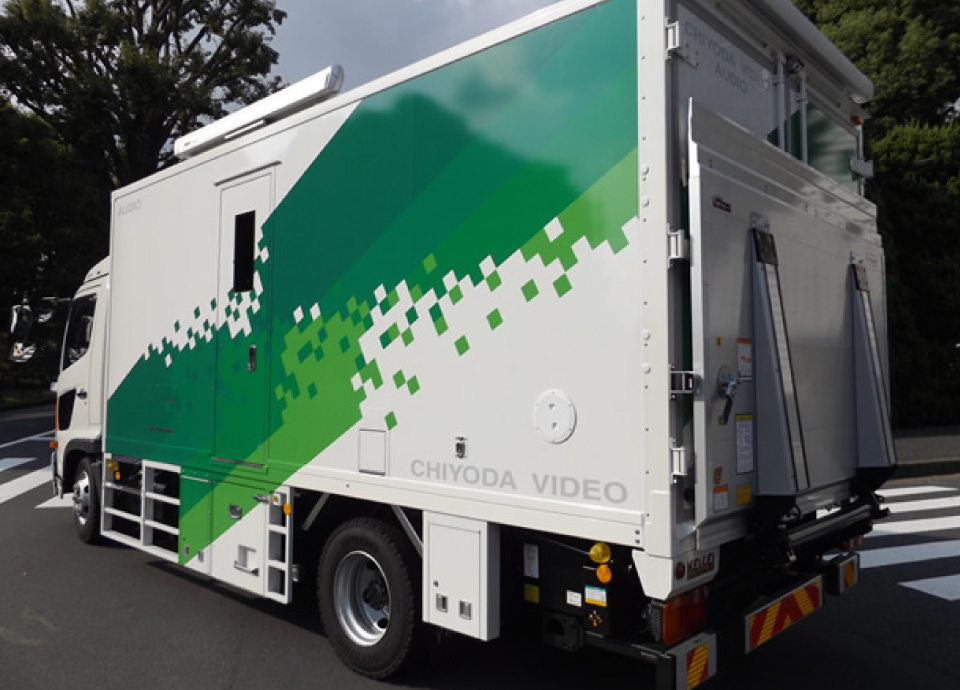

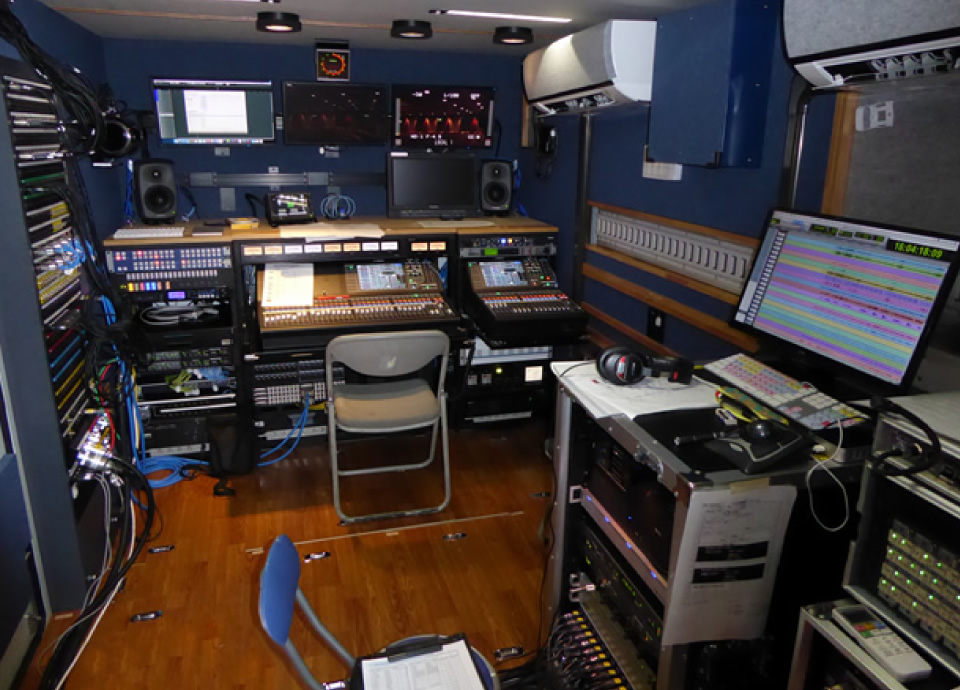

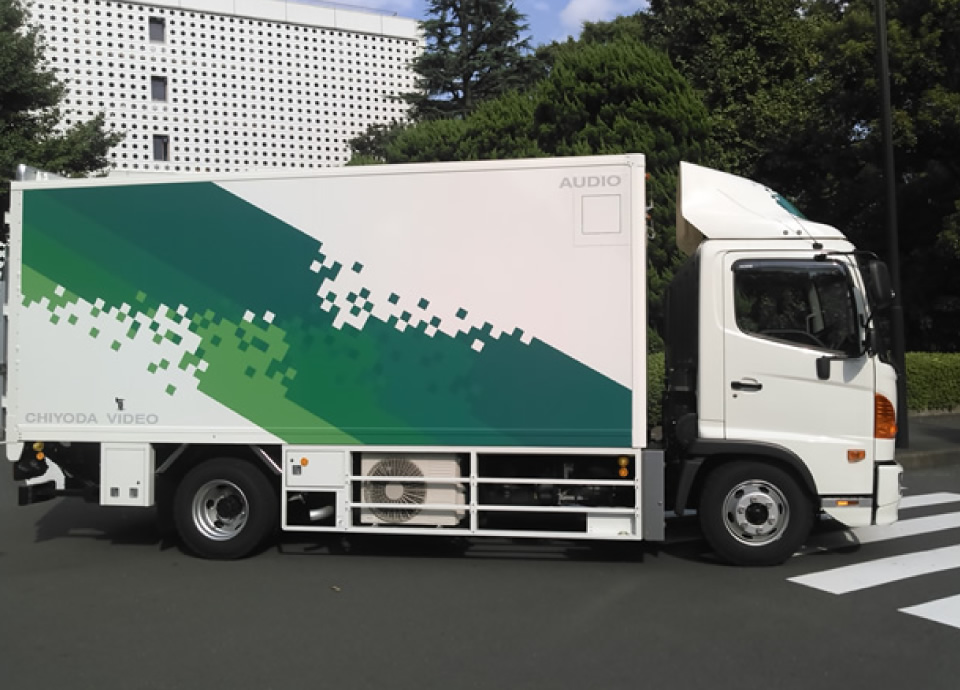

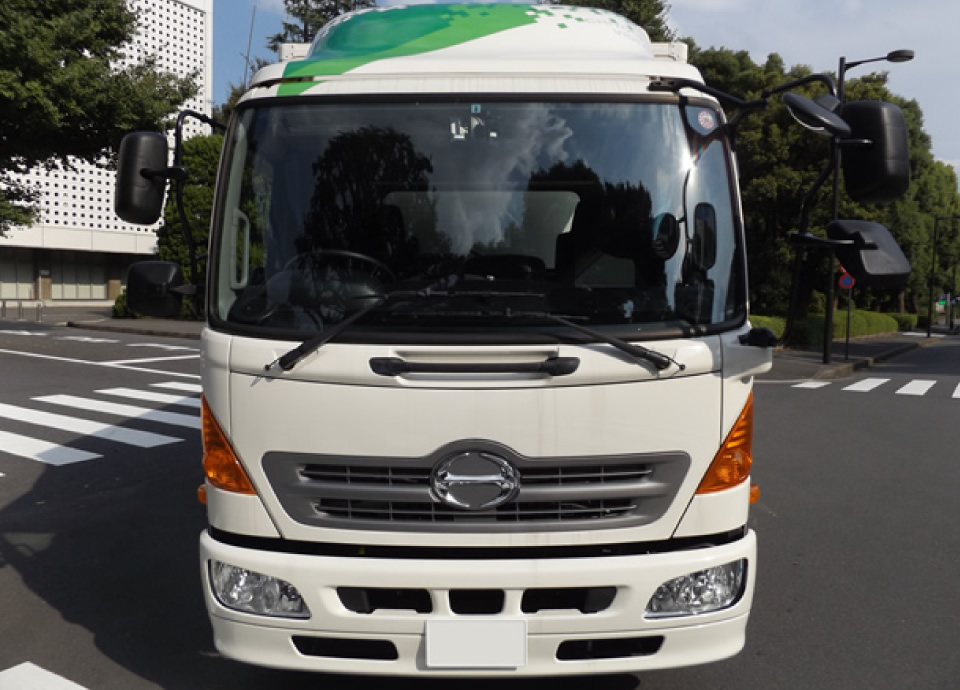

音声中継車

■音声中継車

自由自在な構成

音声制作室が拡張できます

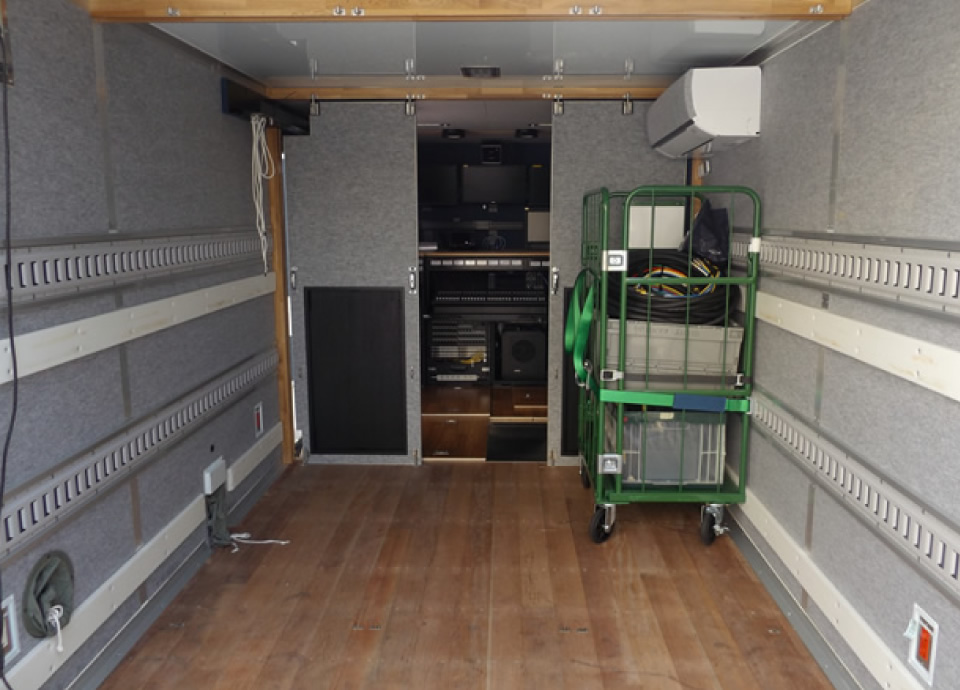

カーゴ室はVTR室やCG室としても使用できます

■車両

メーカー 日野レンジャー / リアゲート付
サイズ 全長7.27m 全幅2.35m 全高3.19m
その他 カーゴ台車6台集積可能
エアコン2基

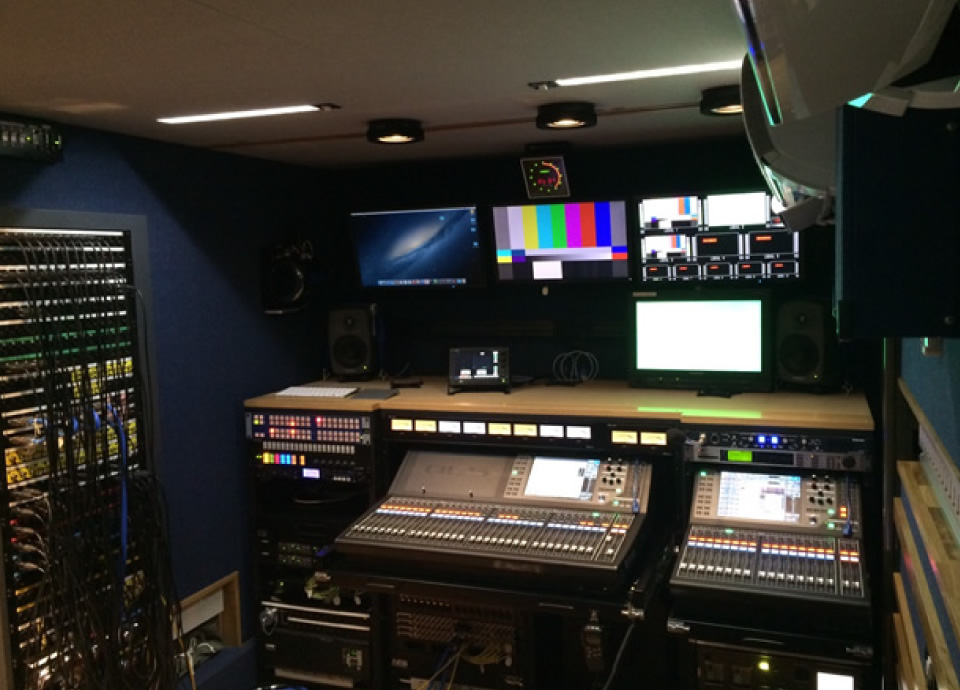

■仕様

【Main Console】 YAMAHA QL5 (32フェーダー/ 5.1Surround対応)
【Sub Console】 YAMAHA QL1 (16フェーダー/ 5.1Surround対応)
【Back Up Console】 YAMAHA QL1 (16フェーダー/ 5.1Surround対応)
【I/O RACK】 YAMAHA Rio3224-D (32in/16out)
YAMAHA RMio64-D×2
【5.1Surround
Monitor Speaker】
GENELEC 8330APM×5 / 7350APM
GENELEC SAM™ スマート・アクティブ・モニタリング・システム
(専用ソフトGLM2.0)
【Outboad】 DB MAX / SS-CDR200
【光伝送装置】 OTARI LWB-64 (64in/16out)
【Pro Tools】 Pro Tools HDX (64in/64out)
Apple MacPro3.5GHz6Core 32GB CTO
Pro Tools HD
Avid HD MADI
Avid SYNC HD
DirectOut ANDIAMO2 BNC/SC×4
DirectOut KYRA
【Nuendo】 Nuendo Live (64in/64out)
【Back Up Recorder】 SOUND DEVICES 970 (64in/64out)
【周辺機器】 C.Com MS-702/(CC-300+RS703)×4
UHF無線機(親機×1/子機×4)
NETGEAR S3300-28X×2
ノイズカット電源トランス (1φ-100V-4kVA)
UPS(BU300RW/BN150R/BN75R)
【Liquid Crystal Display】 EIZO EV2336W-ZBK×3
Panasonic BT-LH1850
【16ch Multi Viewer】 朋栄 MV-1620HSA
